SC-02 平行折線繩塑料襯板

  平行折線繩槽滾筒襯板繩槽走向，不同于普通螺旋繩槽。
1.平行折線繩槽滾筒襯板的每一周長范圍內，有兩段直線段和兩段斜線段。在卷筒表面繩槽的一個節距長度內，鋼絲繩走向為直線段一斜線段一直線段一斜線段一第二個節距的直線段，其中大約75%~80%的繩槽為直線段，其余為斜線段。
2.鋼絲繩在進行多層纏繞時，過斜線繩槽固定上層鋼絲繩與下層鋼絲繩交叉過渡的位置。在繩槽直線段，上層鋼絲繩完全落入下層鋼絲繩兩相鄰的繩圈形成的凹槽內，使上下層鋼絲繩之間的接觸改善，提升了鋼絲繩的使用壽命。再配合卷筒兩端過渡塊，引導鋼絲繩順利爬升和返回，避免鋼絲繩由于相互切入擠壓而造成的亂繩，且減少磨損，使鋼絲繩纏繞整齊，這樣解決了多層卷繞時的亂繩現象、減少鋼絲繩間磨損。

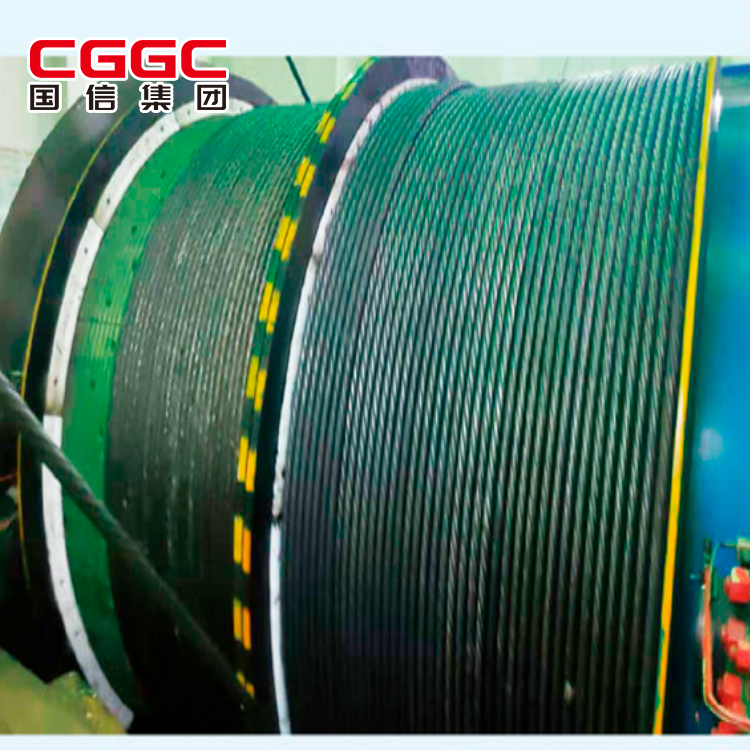

井下共臺天單繩纏繞式提升機。其中兩臺用螺旋槽滾筒襯板，一臺使用平行折線繩槽。使用螺旋槽滾筒襯板鋼絲繩上兩層的過程中均出現不同程度的咬繩、亂繩情況。使用平行折線繩槽的沒有出現咬繩。
原先使用螺旋槽滾筒襯板。鋼絲繩二層纏繞時出現咬繩，更換平行折線繩槽滾筒襯板及專用過渡塊后，咬繩現象消失，且在二層運行過程中鋼絲繩抖動減輕。
