盤型制動器裝置

盤形制動器的工作原理

目前大多數新型礦井提升機的制動系統都使用盤形制動器，與塊式制動器相比，盤形制動器具有結構緊湊、動作靈敏、質量輕和散熱快等特點。

如圖1所示，F(xiàn)1為油壓力，F(xiàn)2為彈簧預壓縮力。顯而易見，盤形制動器是靠油壓力 F1松閘，彈簧預壓縮力 F2制動來實現其功能的。

油壓力

式中：p 為工作油壓，Pa；A 為盤形制動器中的液壓缸面積，m2。

彈簧預壓縮力

式中：K 為碟簧的剛度，N/m；Δ0為油壓力 p=0 時碟簧的預壓縮量，m。

圖1　盤形制動器工作原理

1. 制動盤　2. 閘瓦　3. 液壓缸　4. 活塞　5. 碟形彈簧

當油壓力 p=0 時，即 F1=0，閘瓦與制動盤之間的間隙 Δ=0，此時為全制動狀態。

由于存在活塞運動阻力和工作殘壓的作用，使得全制動狀態下盤形制動器輸出的正壓力

式中：C 為盤形制動器中活塞的運動阻力，N；p0為液壓系統中的殘壓，Pa。

當油壓力 p 增大到某一值 pn時，閘瓦脫離制動盤，閘瓦與制動盤之間的間隙 Δ> 0，兩者之間無正壓力存在，此時制動器處于完全松閘狀態。

此時滿足

其中

將式 (1) 和式 (5) 代入式 (4)，可得完全松閘狀態下

式中：F2′為油壓力 p=pn時碟簧的壓縮力，N；Δ′為油壓力　p=pn時碟簧的壓縮量，m。

盤形制動器的制動力矩是靠閘瓦沿軸向從兩側壓向制動盤而產生的，其計算公式為

式中：μ 為摩擦因數；R 為制動半徑，m；n 為閘瓦個數。

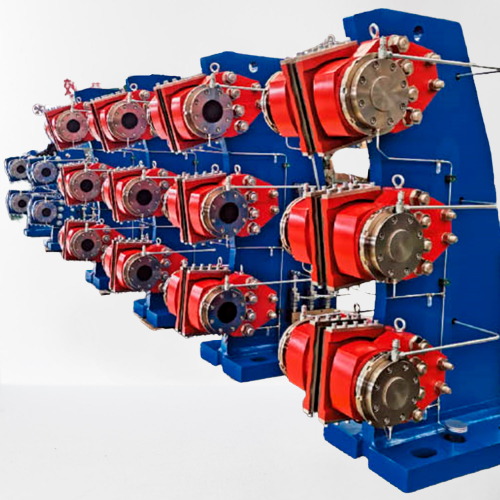

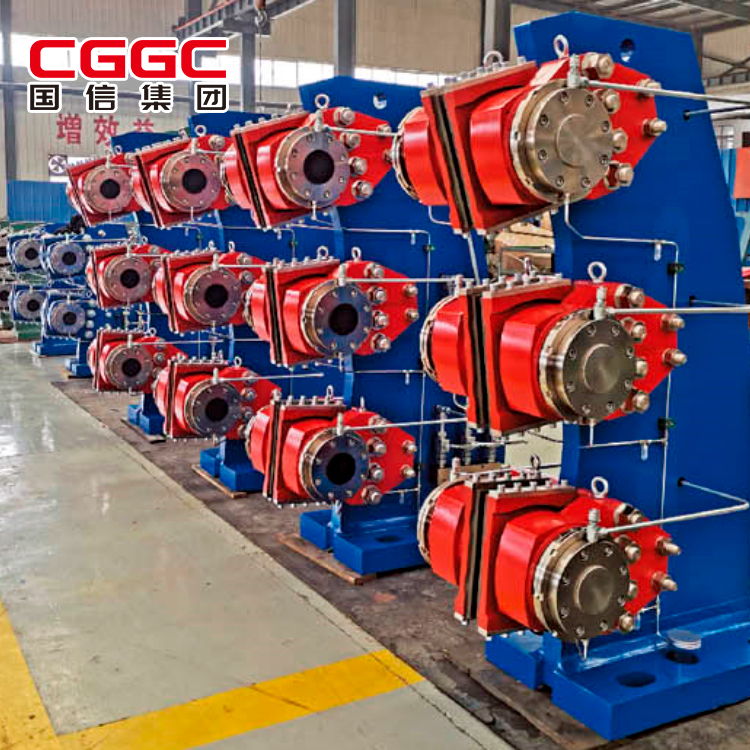

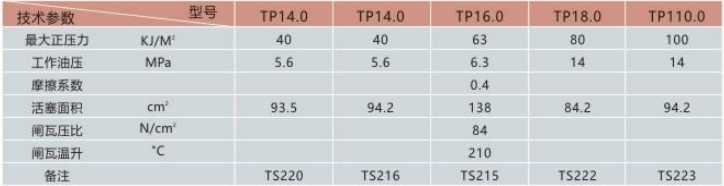

       盤型制動器工作正壓力有4噸、6.3噸、8噸、10噸等幾種規格。采用無石棉環保閘瓦，具有閘瓦開合及彈簧疲勞檢測裝置，密封嚴、工作可靠、拆卸方便等優點。適用于防爆與非防爆環境?？蓾M足直徑1.6米-6米的纏繞及摩擦式提升機配套使用。
