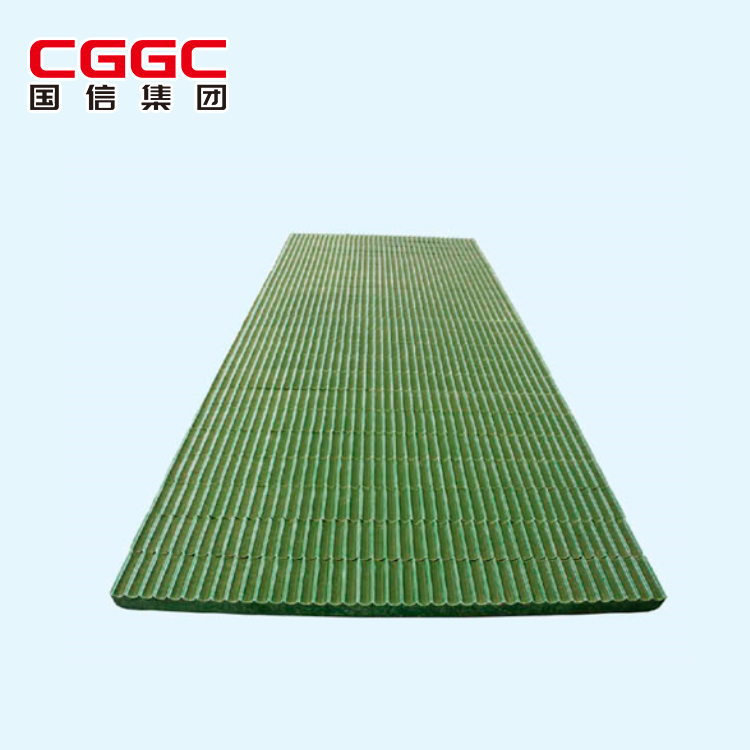

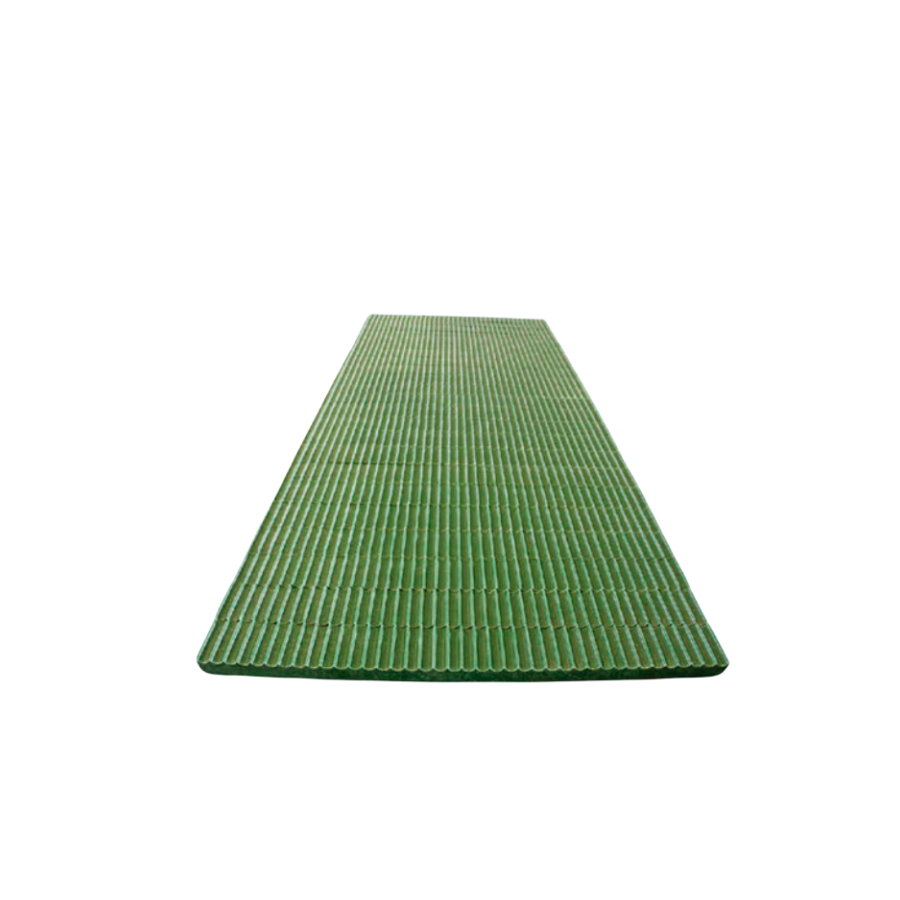

SC-02 平行折線繩塑料襯板

  平行折線繩槽滾筒襯板繩槽走向，不同于普通螺旋繩槽。
1.平行折線繩槽滾筒襯板的每一周長范圍內，有兩段直線段和兩段斜線段。在卷筒表面繩槽的一個節距長度內，鋼絲繩走向?yàn)橹本€段一斜線段一直線段一斜線段一第二個節距的直線段，其中大約75%~80%的繩槽為直線段，其余為斜線段。

2.鋼絲繩在進行多層纏繞時，過斜線繩槽固定上層鋼絲繩與下層鋼絲繩交叉過渡的位置。在繩槽直線段，上層鋼絲繩完全落入下層鋼絲繩兩相鄰的繩圈形成的凹槽內，使上下層鋼絲繩之間的接觸改善，提升了鋼絲繩的使用壽命。再配合卷筒兩端過渡塊，引導鋼絲繩順利爬升和返回，避免鋼絲繩由于相互切入擠壓而造成的亂繩，且減少磨損，使鋼絲繩纏繞整齊，這樣解決了多層卷繞時的亂繩現象、減少鋼絲繩間磨損。
井下共臺天單繩纏繞式提升機。其中兩臺用螺旋槽滾筒襯板，一臺使用平行折線繩槽。使用螺旋槽滾筒襯板鋼絲繩上兩層的過程中均出現不同程度的咬繩、亂繩情況。使用平行折線繩槽的沒有出現咬繩。

原先使用螺旋槽滾筒襯板。鋼絲繩二層纏繞時出現咬繩，更換平行折線繩槽滾筒襯板及專用過渡塊后，咬繩現象消失，且在二層運行過程中鋼絲繩抖動減輕。
