【摩擦襯墊廠家】揭秘：摩擦襯墊的工作原理

摩擦襯墊的工作原理是撓性體摩擦傳動原理，也就是利用摩擦襯墊和鋼絲繩之間的摩擦力，克服作用于摩擦輪兩邊鋼絲繩的張力差來傳遞動力，摩擦提升的原理如圖 1 所示。摩擦襯墊與鋼絲繩之間的摩擦力分布符合歐拉公式，即

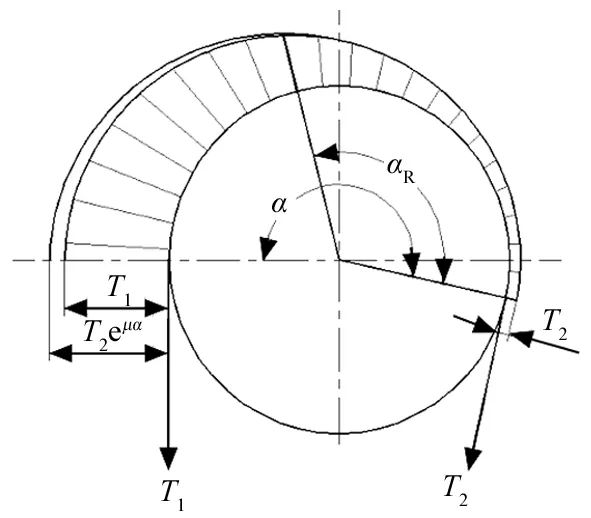

圖1 摩擦提升作用原理

式中：T1 為摩擦輪兩側瞬時最大張力，N；T2 為摩擦輪兩側瞬時最小張力，N；μ 為襯墊的摩擦因數；αR為在 T1、T2 作用下圍包弧內的蠕動弧。

在μ 不變，當整個圍包弧 α都變成蠕動弧時，摩擦力達到最大值，且必須滿足最大摩擦力大于各種工況下鋼絲繩的張力差，則可以防止摩擦提升打滑失效。由式 (1) 可得鋼絲繩與襯墊間的摩擦力

多繩摩擦式提升機的工作原理：采用數根鋼絲繩(一般根數為偶數，常用 4 繩或 6 繩) 搭在摩擦輪上，鋼絲繩兩端各懸掛一個提升容器，利用摩擦輪上的摩擦襯墊與鋼絲繩之間的摩擦力來牽引鋼絲繩，使兩端提升容器沿直線上下移動，完成提升或下放重物的任務。
